Резиновые рукава с нитяным каркасом, применяемые для подачи под давлением ацетилена, городского газа, пропана, бутана, жидкого топлива и кислорода к приборам для газовой сварки и резки металлов.
Рукава работоспособны в районах с умеренным и тропическим климатом при температуре окружающего воздуха от минус 35 °С до плюс 70 °С и в районах с холодным климатом при температуре от минус 55 °С до плюс 70 °С.
Классы, основные параметры и размеры.
В зависимости от назначения рукава подразделяют на следующие классы:
I - для подачи ацетилена, городского газа, пропана и бутана под давлением 6,3 кгс/см (0,63 МПа);
II - для подачи жидкого топлива: бензина А-72 по ГОСТ 2084*, уайт-спирита по ГОСТ 3134, керосина или их смеси под давлением 6,3 кгс/см (0,63 МПа);
III - для подачи кислорода под давлением 20 кгс/см (2 МПа), 40 кгс/см (4 МПа).

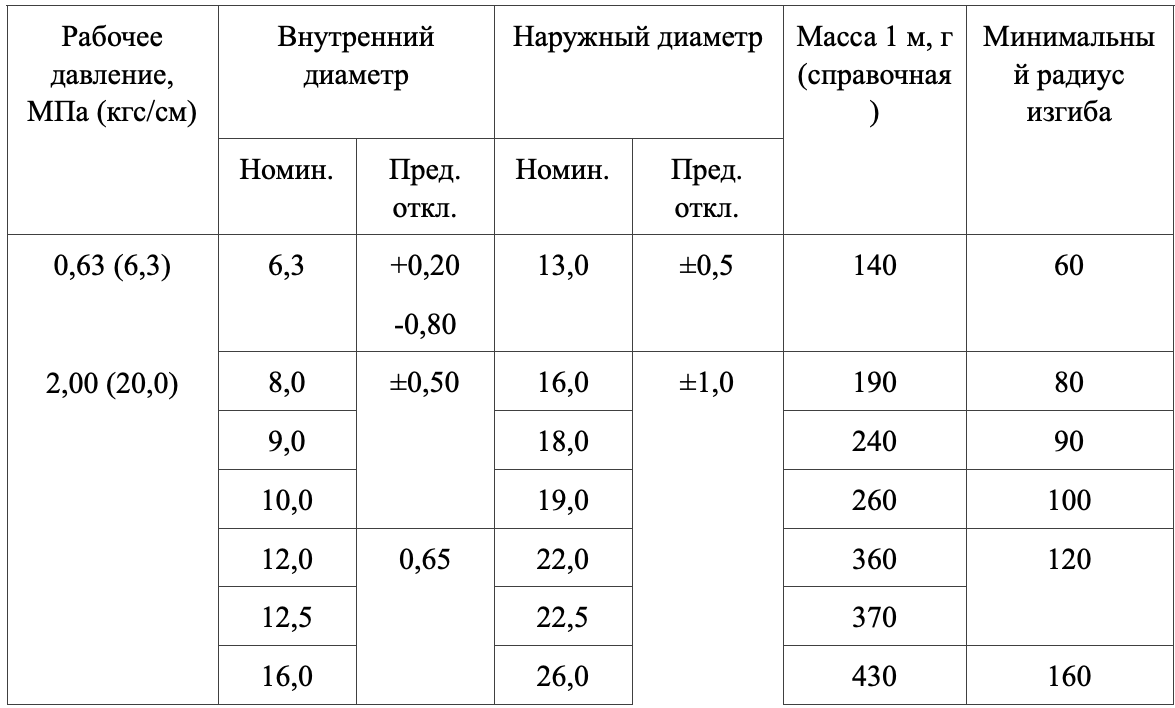

Основные размеры и минимальный радиус изгиба рукавов должны соответствовать указанным в таблице.
Размеры в миллиметрах
Пример условного обозначения рукава класса I, внутренним диаметром 16 мм, на рабочее давление 0,63 МПа, работоспособного в районах с умеренным климатом: Рукав 1 -1 6 -0 ,6 3 ГОСТ 9356-75 То же, рукава, работоспособного в районах с тропическим климатом (Т): Рукав 1 - 1 6 - 0 ,6 3 - Т ГОСТ 9 3 5 6 - 75
